1、 適用于BOPP、PE、POF等片材的折合成型；
2、 適應范圍 ：材 料：HDPE LDPE POF BOPP
放料卷筒 ：******寬度 1400mm ******直徑 500mm
收料卷筒 ：******寬度 750mm ******直徑 600mm
3、 適應能力 ：線速度：≤120M／分；
4、 放卷方式 ：水平式放卷軸磁粉制動器自動張力調節；
5、 收卷方式 ：交流伺服馬達控制；
6、 控制方式 ：采用光電跟蹤控制；
7、 操作功能 ：插珠光膜超聲熱合壓花封線上膠帶方底成型雙折邊。
上圖：設備外形
二、系統架構
主要產品功能規格
（1） 控制器：永宏FBs-20MA主機，12點DI，8點DO繼電器輸出；擴展模塊FBS-4DA四路模擬量輸出；擴展板FBS-4AD 四路模擬量輸入；
（2） 伺服：使用使用模擬量0-10V對伺服進行控制；
（3） 張力：對過壓力傳感器輸出0-5V感測壓力；
（4） 放料：糾偏控制器與張力控制器對放料的位置及張力進行控制；
（5） 通過中繼控制燙刀動作；
（6） 人機界面：通過RS232以永宏協議與永宏P(guān)LC進行通信。
系統結構：
核心部分，永宏P(guān)LC作為控制器，承擔著信號采集、處理，輸出的任務；
上位部分，人機介面通過port0與PLC通訊，可對設備進行操及工作參數的調整，同時監控當前狀況；
下位部分，主要是通過PLC進行PID換算后通過模擬量輸出控制伺服電機進行恒張力送料及收卷，通過高速計數來計算當前線速度及收料卷徑。
2、 適應范圍 ：材 料：HDPE LDPE POF BOPP
放料卷筒 ：******寬度 1400mm ******直徑 500mm
收料卷筒 ：******寬度 750mm ******直徑 600mm
3、 適應能力 ：線速度：≤120M／分；
4、 放卷方式 ：水平式放卷軸磁粉制動器自動張力調節；
5、 收卷方式 ：交流伺服馬達控制；
6、 控制方式 ：采用光電跟蹤控制；
7、 操作功能 ：插珠光膜超聲熱合壓花封線上膠帶方底成型雙折邊。
上圖：設備外形
二、系統架構
主要產品功能規格
（1） 控制器：永宏FBs-20MA主機，12點DI，8點DO繼電器輸出；擴展模塊FBS-4DA四路模擬量輸出；擴展板FBS-4AD 四路模擬量輸入；
（2） 伺服：使用使用模擬量0-10V對伺服進行控制；
（3） 張力：對過壓力傳感器輸出0-5V感測壓力；
（4） 放料：糾偏控制器與張力控制器對放料的位置及張力進行控制；
（5） 通過中繼控制燙刀動作；
（6） 人機界面：通過RS232以永宏協議與永宏P(guān)LC進行通信。
系統結構：
核心部分，永宏P(guān)LC作為控制器，承擔著信號采集、處理，輸出的任務；
上位部分，人機介面通過port0與PLC通訊，可對設備進行操及工作參數的調整，同時監控當前狀況；
下位部分，主要是通過PLC進行PID換算后通過模擬量輸出控制伺服電機進行恒張力送料及收卷，通過高速計數來計算當前線速度及收料卷徑。
一、 設備簡介

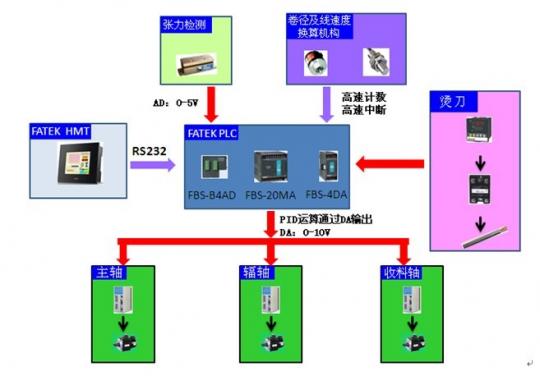

圖1：系統架構圖
I/O配置
主機FBS-20MA：
三、工作流程

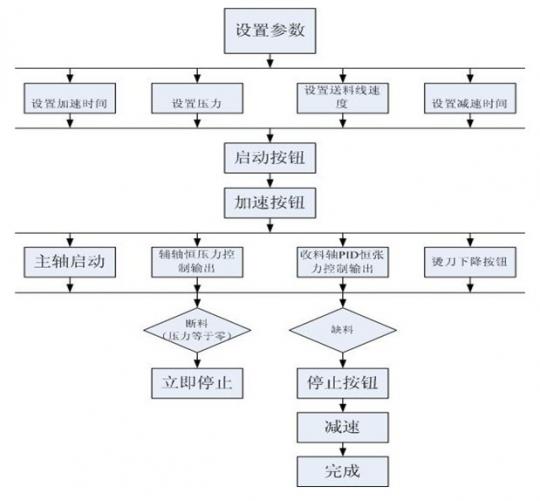

在手動狀態下設定參數：每個彎的轉角角度、速度和彎管角度及彎數；然后歸零完了后按“自動”按鈕，最后按腳踏開關起動，具體流程如下：

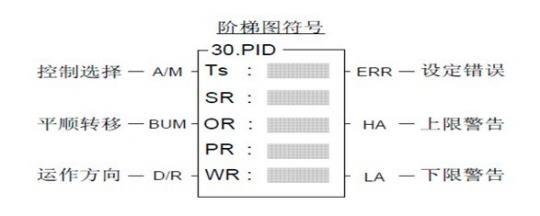

通過電阻尺檢測當前張力大小（0-5V），然后使用PID對收料伺服扭矩進行調節，達到恒張力的效果。
五、結束語
永宏P(guān)LC以它的高精度、高穩定性及超高的性?xún)r(jià)比，使其在制袋機中得到廣泛的應用；此熱熔邊機使用永宏P(guān)LC作為控制核心，使其穩定性得到大大的提高。
作者：王遠東
