永宏P(guān)LC在彎管機中的應用

一、設備簡介
     1、機床/工件動力特性自動識別——加工即快又好；
     2、慢退芯小車助推——改善彎角外觀；
     3、全過程中文操作提示+7寸真彩顯示+觸摸屏——操作簡便明了；
     4、回彈測量——對批次管材特性可比較測量；
     5、單步調試功能——模具試制時管材變形過程觀察入微；
     6、全面監測：液壓/電器/傳動系統，電機缺相/反轉，電壓，溫度，油壓，并自動診斷故障，數量記錄，用于生產管理。

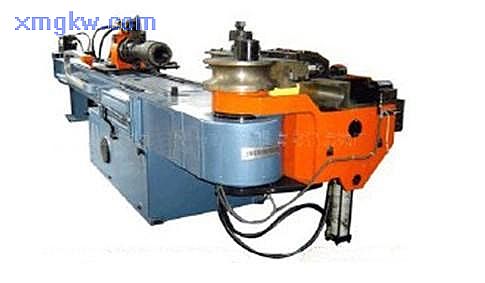

                                        上圖：設備外形

二、系統架構
主要產品功能規格

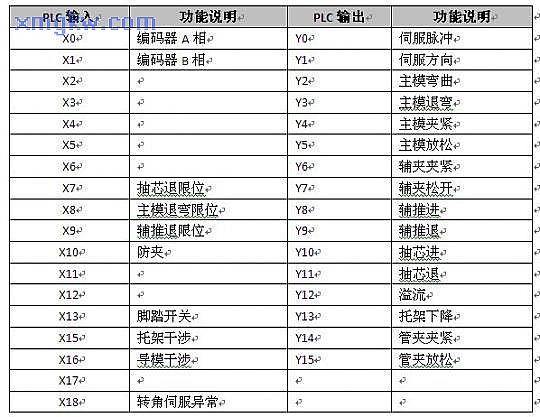

    （1）控制器：永宏FBs-40MCT主機，24點DI，16點DO晶體管輸出，脈沖頻率達200KHZ；
     （2）伺服：使用脈沖+方向對伺服進行控制；
     （3）通過中繼控制液壓缸動作；

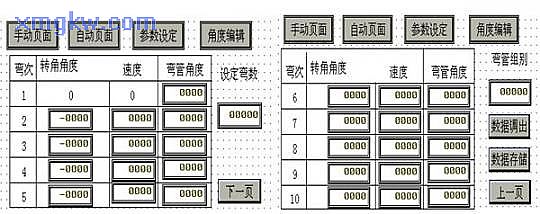

     （4）人機界面：通過RS232以永宏協議與永宏P(guān)LC進行通信。

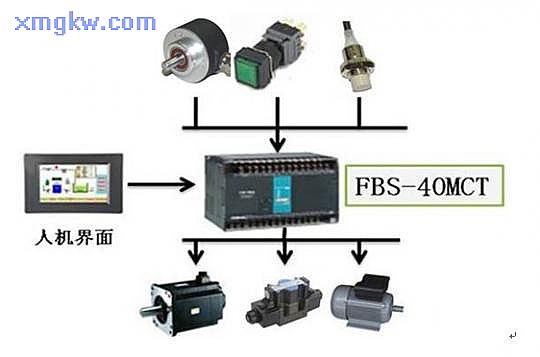

系統結構：
核心部分，永宏P(guān)LC作為控制器，承擔著信號采集、處理，輸出的任務；
上位部分，人機介面通過port0與PLC通訊，可對設備進行操及工作參數的調整，同時監控當前狀況；
下位部分，主要是通過PLC高速脈沖輸出來控制伺服電機進行轉角，通過高速計數來控制液壓彎管的角度。
