【控制需求】

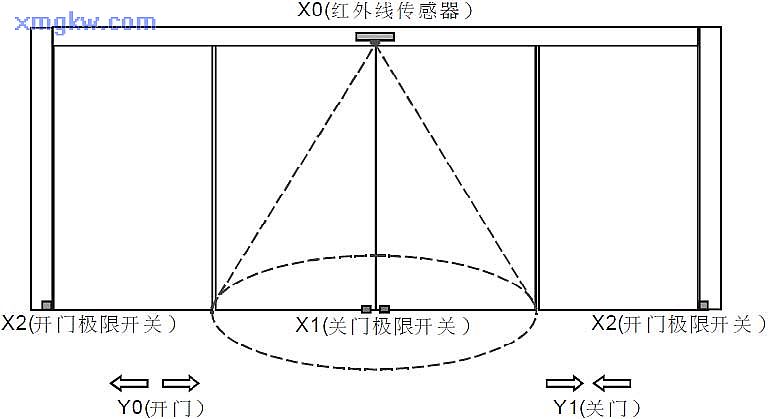

當人進入紅外線傳感器區域時，開門電機啟動，門自動打開，直到碰到開門極限停止。
7秒后，若無人在紅外傳感器橢圓區域內，關門電機啟動，門自動關上，直到碰到關門極限開關

3.若在關門過程中，有人進入紅外傳感器橢圓區域，門應立即停止關閉，執行開門的動作。【組件說明】

PLC 元件	控制說明
X0	紅外線傳感器：當有人進入該區域時， X0狀態為 ON
X1	關門極限開關：門碰到該開關時， X1狀態為 ON
X2	開門極限開關：門碰到該開關時， X2狀態為 ON
T0	計時 7秒定時器，時基為 10ms
Y0	開門電機
Y1	關門電機

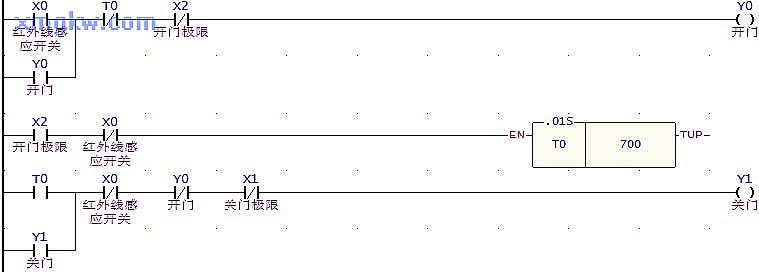

【控制程序】

【程序說明】

只要人進入紅外線傳感器區域， X0=ON，此時只要門未在開門極限開關處（ X2=OFF），Y0=ON并自保，都會執行開門的動作。
門到達開門極限開關處時， X2=ON，此時若無人在紅外線傳感器區域（ X0=OFF），定時器開始計時， 7 秒后 Y1=ON并自保，開始執行關門動作，直到碰到關門極限開關（ X1=ON）才停止。
在關門過程中，若有人進入紅外線傳感器區域， X0=ON，X0的常閉接點關斷， Y1=OFF。因 X0=ON， Y1=OFF，X2=OFF，所以 Y0導通，又執行開門的過程。
